Стенд для тестирования и калибровки форсунок Common Rail (Артикул: ETS 200)

Модель: ETS 200
Наличие: Есть в наличии
Цена:
550000 руб
Кол-во:

Стенд для тестирования и калибровки форсунок Common Rail (Артикул: ETS 200)

ETS 200 компактный настольный прибор для быстрой и профессиональной диагностики дизельных форсунок CRI & CRIN типа



            Диагностический стенд ETS 200 – это компактный настольный стенд с визуальной системой контроля производительности. Позволяет в условиях небольшого сервиса провести диагностику дизельных форсунок и инжекторов Common Rail. На стенде можно проверить работоспособность распылителя, обкатать форсунку или инжектор CR в разных режимах, проверить работу электромагнитного клапана форсунки.



Особенности стенда:

·         Автоматизированный процесс диагностики форсунок;

·         Интуитивный пользовательский интерфейс и сенсорный дисплей;

·         Интегрированная база данных тест планов для сохранения контрольных значений и пользовательской информации;

·         Проверка форсунок Common Rail под давлением 1800 бар.



Типы проверяемых форсунок при помощи ETS 200:

·         Одно и двух-пружинные форсунки; CR

·         механические форсунки с датчиком положения иглы (NBF);

·         ступенчатые форсунки;

·         пьезо-форсунки CR;

·         распылители насос-форсунок (UI).



Краткие характеристики стенда ETS 200 для проверки дизельных форсунок CR:

·         компактный прибор со встроенным компьютером и сенсорным экраном;

·         автоматический проверочный цикл;

·         встроенная база данных для форсунок BOSCH, DENSO, DELPHI, SIEMENS;

·         возможность ведения собственной базы;

·         сохранение данных теста;

·         вывод отчета теста на печать.



Выполняемые тесты:

·         Удаление воздуха;

·         обратный сброс;

·         холостой ход;

·         полная нагрузка;

·         предварительный впрыск;

·         тест гидроплонтости;

·         пользовательский тест  (с возможностью сохранения в общей базе данных).



Базовый комплект поставки стенда для диагностики дизельных форсунок ETS 200:

·         Магистраль (линия обратного слива);

·         Адаптерный шланг (для форсунок Delphi и Denso);

·         Адаптерный шланг с пружинной скобой (для форсунок BOSCH);

·         Адаптерный шланг с резьбовым соединением (для форсунок Denso);

·         Электрический кабель с адаптером для форсунок Delphi;

·         Электрический кабель с адаптером для форсунок Denso;

·         Электрический кабель с адаптером для форсунок Bosch;

·         Электрический кабель с адаптером (универсальный);

·         Устройство подключения для линии обратного слива для форсунок типа CommonRail для грузовых дизелей (CRIN);

·         Комплект адаптеров для линии обратного слива для форсунок типа CommonRail для грузовых дизелей (CRIN) содержит:

1.      адаптер обратного слива с подключением для шланга;

2.      адаптер линии обратного слива с монтажной резьбой;

3.      Натяжной болт (3 штуки) для устройств подключения;

4.      Зажимная деталь широкая (3 штуки) для устройств подключения;

5.      Зажимная деталь узкая (1 штука) для устройств подключения;

6.      Защита от скручивания (2 штуки) для устройств подключения;

7.      Защита от скручивания (1 штука) для устройств подключения

8.      Электрический кабель с адаптером для форсунок типа CommonRail для грузовых дизелей (CRIN).



Технические характеристики:

Наименование показателей, единицы измерений



OC Windows 7 (встроенная)

+

Гарантийная оценка механических форсунок

+

СКРЫТЫЕ параметры тестов

+

ОТКРЫТЫЕ параметры тестов

+

Продолжительность тестов CRI/CRIN, минут

7

Оценка факела распыла

Опционально

Максимальное давление тестовой жидкости, bar

1800

Присвоение QR кодов (IMA кодирование)



Визуальный контроль производительности (мерные колбы 120ml для измерения максимального объема, 45ml для измерения минимального объема [предварительный впрыск])

+

Электронная система измерения (massmetr)

Опционально

Электромагнитные форсунки (PCV)

+

Электромагнитные форсунки (HCV)

+

Пьезо-форсунки (PCV)

+

Насос-форсунки (EUI) распылитель

+

Насос-форсунки (EUP) распылитель

+

Механические форсунки

+

Количество одновременно тестируемых форсунок, шт

1

Номинальное напряжение питания переменного тока (50 ГЦ), В

200 -  400 или 380  460

Количество фаз питающего напряжения

3

Номинальный электрический ток, А

15 (при питании 200-400 В)

Номинальная мощность, кВт

3,8

Рабочая температура, градусов Цельсия

0 – 40

Класс защиты

IP34

Максимальное число оборотов, об/мин

1500

Управляющее напряжение, В

24 / 48

Габаритные размеры  (В Х Ш Х Г), мм

580 Х 560 Х 780



Особенности конструкции:

Расположение системы управления:

Промышленный компьютер на базе PC 104 и силовая плата управления с исполнительными механизмами.





Система термостабилизации

Установлен радиатор на выходе тестовой жидкости из бака перед фильтром.





Визуальная система контроля производительности  и обратного сброса.

120 мл – для измерения больших объемов и 45 мл для измерения

маленьких объемов (предвпрыск)





Распределительный топливный аккумулятор (RAIL).

Оснащен датчиком давления на 2200 bar и электронным регулятором давления DRV

Позволяющим управлять контролем давления в системе во высокой магистрали.

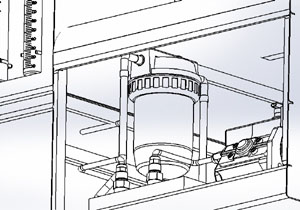

Топливный фильтр  со съемным фильтрующим элементом





Ременная передача для соединения мотора с насосом CP1. Данная конструкция позволяет увеличить крутящий момент до 110Нм





Визуальный индекатор уровня жидкости в баке





Сетевой выключатель

220В / 380В общего питания стенда ETS 200





Сетевой разъем 220В / 380В  поключения питания к стенду

ETS 200





Разъем для подключения кабеля питания форсунок

1. Индуктивных форсунок

2. Пьезо – форсунок







13” сенсорный дисплей + кнопка  «RESTART» для перезапуска компьютеры не отключая стенд ETS 200 от общей сети.





Универсальный кронштейн для фиксации форсунок на стенде

ETS 200 обеспечивает быструю установку форсунки и свободный доступ к ней во время теста



Производитель: Россия

Гарантия: 18 месяцев.
